Dettagli:
Termini di pagamento e spedizione:
|
| Modulo no.: | CNC38REMP | Colore: | bianco |
|---|---|---|---|
| Automazione: | Automatico | Tipo della macchina: | Macchina piegatubi della metropolitana e del tubo |
| Potere: | azionamento ibrido Petrolio-elettrico | Applicazioni: | Attrezzatura di forma fisica, mobilia, attrezzatura all'aperto |
| Evidenziare: | piegatrice del tubo del mandrino di CNC,macchina piegatubi del tubo meccanico |
||

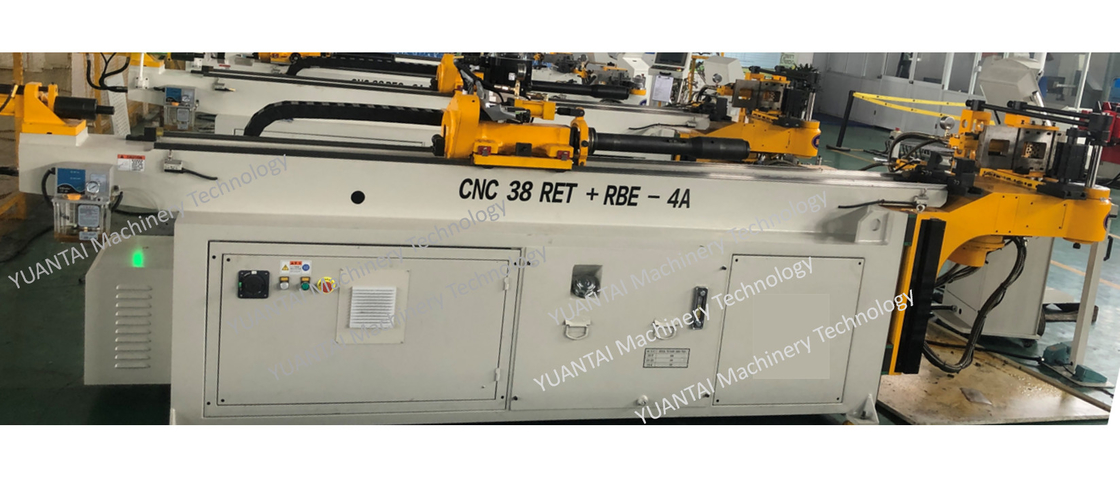

CNC38REMP Curvatubi
|
caratteristiche della macchina |
parametro tecnico principale |
||
| (1) Flessione elettrica del servo | Capacità massima | tubo tondo/tubo di ferro (S=40kgf/mm) | 38,1x1,8 t |
| (2) Servomotore e riduttore importati |
Tubo tondo/tubo metallico non ferroso ( S=25kgf/mm ) |
38.1x3.0t | |
| (3) Sistema software indipendente di ricerca e sviluppo |
Tubo tondo/tubo in acciaio inox ( S=60kgf/mm ) |
38.1x1.2 t | |
| (4) 1-6 strati muoiono facoltativi |
Tubo quadrato/Tubo di metallo ( S=40kgf/mm ) |
30x30x1,5 t | |
| (5) Tipo di motore completo a 11 assi opzionale |
Barra tonda ( S=40kgf/mm ) |
20 | |
|
Tipo di piegatura a spinta, raggio di curvatura 7D |
Servo asse di piegatura |
precisione |
±0,05 |
|
massima velocità |
160°/sec | ||
|
Servo asse alimentazione materiale |
precisione |
0,05 mm | |
|
massima velocità |
1100mm/sec | ||
|
Asse di rotazione del tubo del servo |
precisione |
0,05 | |
|
massima velocità |
240°/sec |
Caratteristiche della macchina:
1, postazione di lavoro automatica per la piegatura dei tubi, formatura dei tubi in una sola volta.
2, ridurre il lavoro, risparmiando sul costo del lavoro.
3, due macchine di alimentazione automatica alimentano ciascuna automaticamente la curvatubi e un robot carica e pallettizza contemporaneamente le due curvatubi.
4, l'intero processo è controllato da PLC, con interfaccia uomo-macchina touch screen, l'efficienza è completamente migliorata
5, identificazione automatica delle saldature del tubo per fare in modo che la piegatrice del tubo eviti il cordone di saldatura
6, utilizzare robot industriale per caricare e scaricare l'impilamento
Applicazioni:
Auto, moto, aerei, biciclette, bici per bambini, attrezzature per il fitness, mobili, attrezzature per esterni, condizionatori d'aria, macchine alimentari, tubi nulcear come reattori, evaporatori e scambiatori di calore
Caratteristiche
1. La CPU ultra-grande Mitsubishi può ospitare 400 gruppi di file per la compilazione, se necessario, il software di trasmissione aggiuntivo viene acquistato e installato nel computer e i documenti e i file vengono archiviati nel disco rigido, in modo che il numero di compilazione i gruppi sono espansi illimitatamente.
2. Tipo di computer per uso industriale: il sistema operativo WINDOWS è installato internamente e utilizzato insieme al servosistema Mitsubishi, oltre al servoazionamento Mitsubishi, viene fornita anche la comoda gestione dei file di proprietà del sistema operativo WINDOWS e i file possono essere memorizzato nel disco rigido o nel disco software, in modo che il numero del gruppo di compilazione venga espanso illimitatamente.
3. La funzione di simulazione 3D automatica per il rilevamento della posizione di interferenza viene selezionata come richiesto.
4. Tutti i dati di elaborazione vengono immessi dal touch screen
5. La lingua cinese/inglese viene visualizzata sul touch screen e i clienti possono anche acquistare la macchina installata con altre lingue
6. La modalità di alimentazione comprende la modalità di alimentazione a pinza o la modalità di alimentazione diretta che viene selezionata come richiesto.
7. Il sistema di controllo elettrico è dotato di uno scambiatore di calore per la dissipazione automatica del calore; se necessario, è possibile acquistare anche un frigorifero a controllo numerico, in modo da garantire la durata del sistema di controllo elettrico.
8. È installato un sistema di caricamento automatico dell'olio per ridurre l'attrito del tubo piegato. Prolunga la durata dell'asta centrale e migliora la qualità del tubo piegato.
9. La posizione di alimentazione di un carrello di alimentazione, la posizione di sicurezza, la posizione di interferenza della modalità ruota e la posizione di interferenza della modalità guidata sono impostate, in modo che un generatore di onde di impulsi del volantino possa essere regolato con precisione, la posizione possa essere ricordata automaticamente e l'errore causato dal manuale la misurazione e la perdita causata dall'urto del carrello di alimentazione contro la macchina vengono eliminate
10. L'albero di alimentazione eseguirà il rilevamento automatico prima di agire, in modo da evitare che l'albero di alimentazione urti la macchina
