| Modulo no.: | CNC130RHS | CNC/NC: | CNC |
|---|---|---|---|
| Potere: | azionamento ibrido Petrolio-elettrico | Precisione di piegatura: | 0,05 |
| Tipo della macchina: | Macchina piegatubi della metropolitana e del tubo | Servo di asse: | Tipo completo del motore di 11 asse facoltativo |
| Evidenziare: | piegatrice del tubo di CNC,piegatrice del tubo del mandrino di CNC |
||

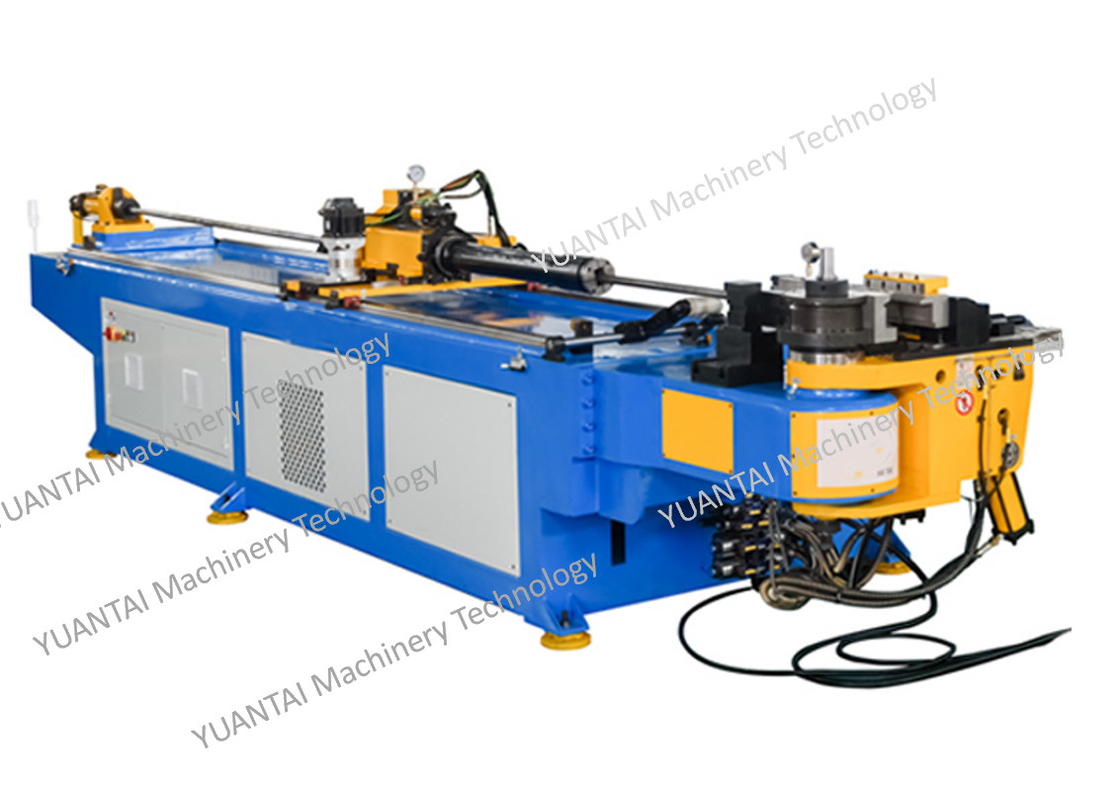

CNC130RHS Curvatubi
Sistema di azionamento ibrido oleoelettrico, sistema di controllo, sistema di azionamento, sistema di visualizzazione, ecc. Tutti adottano parti importate ad alta affidabilità, con alta precisione, alta efficienza, adatte per la produzione di massa, con livello avanzato internazionale e nazionale.
È una macchina piegatubi automatica CNC, dotata di un dispositivo completo per la piegatura di raccordi per tubi spaziali tridimensionali.Il programma di input viene completato automaticamente durante l'intero processo di piegatura.La macchina ha le caratteristiche di funzionamento conveniente, prestazioni stabili, alta efficienza di lavoro e alto fattore di sicurezza.È un'attrezzatura ideale per l'industria di lavorazione dei raccordi per tubi.
|
caratteristiche della macchina |
parametro tecnico principale |
||
| (1) Flessione elettrica del servo |
Capacità massima |
tubo tondo/tubo di ferro ( S=40kgf/mm ) |
127x3,8t |
| (2) Servomotore e riduttore importati |
Tubo tondo/tubo metallico non ferroso ( S=25kgf/mm ) |
127x6.0t | |
| (3) Sistema software indipendente di ricerca e sviluppo |
Tubo tondo/tubo in acciaio inox ( S=60kgf/mm ) |
127x2,5t | |
| (4) stampo a 1-4 strati opzionale |
Tubo quadrato/Tubo di metallo ( S=40kgf/mm ) |
90x90x3,5 t | |
| (5) Tipo di motore completo a 11 assi opzionale |
Barra tonda ( S=40kgf/mm ) |
60 | |
|
Tipo di piegatura a spinta, raggio di curvatura 7D |
Servo asse di piegatura |
precisione |
0,05 |
|
RBE piegatura a spinta fortemente arretrata, il raggio di curvatura minimo è 1D |
massima velocità |
65°/sec | |
|
Servo asse alimentazione materiale |
precisione |
0,05 mm | |
|
massima velocità |
580mm/sec | ||
| RBE: 110 mm/sec | |||
|
Asse di rotazione del tubo del servo |
precisione |
0,05 | |
|
massima velocità |
100°/sec |
Vantaggi:
1. Basso costo per la formazione degli operatori, alta efficienza di produzione e uniformità del prodotto.
2. Guidato da servomotori elettrici. Rispetto all'azionamento idraulico, ha una maggiore stabilità e una maggiore durata. Non è necessario preoccuparsi della perdita di olio o della temperatura di lavoro.
3. Piegatura del tubo senza interruzioni, con elevata precisione ed efficienza di elaborazione da sempre, facile da usare. Ha una buona compatibilità.
4. Di piccole dimensioni, basso livello di rumorosità
5. Bassi costi di gestione, con le migliori prestazioni in termini di costi per la lavorazione dei tubi.
6. Ampiamente usato nella lavorazione di tubi di piccolo diametro, ad esempio tubi di condizionatori d'aria e tubi dell'olio per auto
Modelli standard: 1~5 pile, 4~6 servomotori
Motore avanzato: 11 servomotori completamente elettrici
Applicazioni:
Auto, moto, aereo, bicicletta, bici per bambini, attrezzature per il fitness, mobili, attrezzature per esterni, condizionatori d'aria, macchine alimentari, tubi nulcear come reattore, evaporatore e scambiatore di calore
La nostra azienda:
Yuantai (Zhangjiagang) Macchinari Tecnologia Co., Ltd.è un'impresa tecnologica leader specializzata nella produzione e nello sviluppo di macchine piegatubi CNC.Molti tipi di curvatubi CNC sviluppati dall'azienda sono ai massimi livelli in patria e all'estero e persino nel mondo, raggiungendo il livello leader sincrono mondiale.
La società ha sviluppato in modo indipendente il sistema di controllo della macchina piegatubi CNC completamente elettrica è al livello leader del settore e ha ottenuto dozzine di brevetti.Nella progettazione meccanica vengono utilizzate tecniche avanzate come la simulazione tridimensionale delle informazioni dinamiche e l'analisi della forza agli elementi finiti.
