Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | PARTI D'ACCIAIO E DI MODELLATURE | Colore: | bianco e giallo |
|---|---|---|---|
| Condizione: | nuova progettazione con la prestazione di piegamento stabile | Potenza: | grande potere per piegare |
| Garanzia: | 1 anno | Nome: | Macchina piegatubi del tubo di CNC90-6AMS |
| Voltaggio: | 380V/50HZ o cusomized | Utilizzatori: | tubo, pippe del carbonio, coper o piegamento inossidabile del tubo di auliminum |
| Evidenziare: | Macchine per piegare tubi di scarico ad alta pressione,Macchine per piegare tubi di scarico di olio,Macchina per piegare tubi di scarico a parete sottile |
||
macchina di piegatura di tubi a scarico per tubi inossidabili CNC90-6AMSAlta efficienza di produzione basso rumore

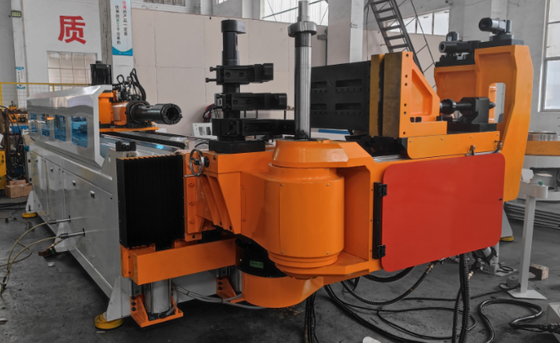

CNC90-6AMS Tube Bender
Caratteristiche della macchina:
1.Dispone di un interruttore di avvio standard mobile, con un controller indipendente separato con manopola di arresto di emergenza (stazione) con ventola.
2. It has hydraulic circulating oil air cooling system to ensure the working oil temperature is within the standard to ensure the stable operation of the machine (without external cooling tower or pipeline).
3La pompa dell'olio e la valvola solenoide adottano il marchio giapponese standard internazionale.
4Funzione di protezione contro il sovraccarico del motore principale, prevenire danni da impostazione impropria al motore principale.
Condizioni di servizio delle apparecchiature
1.380V+10%, 50Hz±2%
2.Sistema a cinque fili a tre fasi 380V + 10%, 50Hz ± 2% di alimentazione del sistema di alimentazione
3Pressione di lavoro dell'aria compressa p = 0,7 MPa
4Consumo massimo di aria compressa del motore principale 2 m3/h
5.Temperatura di funzionamento dell'apparecchiatura 0-50 °C
6.umidità relativa massima 80%
7Potenza totale installata dell'apparecchiatura 44 kw
8Dimensioni complessive dell'apparecchiatura (L * w * h) 8900 * 2100 * 18500 mm
Principali parametri tecnici dell'apparecchiatura CNC90REM-6A
| Per esempio, il raggio di piegatura massimo applicabile di un tubo in acciaio al carbonio 2D | Φ89×2,5 t | |
| Per esempio, il raggio di piegatura massimo applicabile di un tubo in acciaio al carbonio 2d | Φ63×2t | |
| Per esempio, il raggio di piegatura massimo applicabile di un tubo in acciaio inossidabile 2D | Φ76×2t | |
| Lunghezza massima del mandrino (a) | 5800 mm | |
| *Trascorso di alimentazione massimo (b) | 4000 mm | |
| Modalità di alimentazione | Diretto o pizzicato | |
| *Diametro di piegatura massimo | 650 mm | |
| Angolo di piegatura massimo | 190° | |
| Differenza massima R | 100 | |
| Altezza totale dell'utensile | 360 mm | |
Velocità di lavoro |
Velocità di piegatura |
Max.80 gradi al secondo |
Velocità di rotazione |
Max.120 gradi / secondo |
|
Velocità di alimentazione |
Max.700 mm/s |
|
precisione |
Angolo di piegatura |
± 0,05° |
Angolo di rotazione |
± 0,05° | |
Lunghezza di alimentazione |
± 0,05 mm | |
Modalità di inserimento dati |
Valore di coordinata (XYZ) o valore di funzionamento (y.b.c) |
|
| Servomotore dell'asse B (rotante) | Mitsubishi | |
| Servomotore dell'asse C (piegatura) | Mitsubishi | |
| Servomotore dell'asse Y (alimentazione) | ||
| Servomotore dell'asse X (movente orizzontale) | Mitsubishi | |
| Servomotore dell'asse Z (movimento verticale) | Mitsubishi | |
Peso lordo della macchina (kg) |
8500 kg | |
Dimensione della macchina L.W.H. (mm) |
8900 × 1900 × 1500 | |
Applicazioni:
Automobile, moto,aeromobile,bicicletta,bicicletta per bambini, attrezzature per il fitness, mobili, attrezzature per esterni, condizionatore d'aria, macchinari alimentari, tubi nucleari quali reattore, evaporatore e scambiatore di calore
tubi di olio ad alta pressione per gru, macchine da ingegneria e così via
1. Come scegliere la macchina di piegatura dei tubi?
Dovete darci i seguenti dettagli:
- Diametro massimo del tubo
- Spessore della parete del tubo
- raggio di curvatura centrale (CLR)
- Il materiale del tubo.
- I disegni, se possibile, in 2D e 3D
2- Fornisce qualche formazione per assicurarsi che il nostro utente possa usare la macchina molto bene?
1) Forniremo video dettagliato e manuale di istruzioni per questa macchina;
2) Offriamo anche formazione nella nostra fabbrica a tutti i clienti, e organizzeremo tutto per voi durante questi giorni nella nostra città, per assicurarci che ogni cliente sarà l'esperto nell'utilizzo della nostra macchina!
3Quanto tempo di garanzia può fornire?
La garanzia della nostra macchina è di un anno, e usiamo tutti i componenti stabili con una lunga vita utile!
E possiamo anche mandare il nostro tecnico a fare il servizio post-vendita nella fabbrica del cliente!
4Che tipo di soluzione può offrire per assicurarsi che la sua macchina di piegatura di tubi possa fare il nostro lavoro?
1) Vi aiuteremo a confermare il modello della nostra macchina in base alle informazioni di tubo offerte.
2) Prima di iniziare l'ordine per questa macchina di grande valore,potete offrirci il vostro disegno del pezzo.
Possiamo progettare gli utensili per realizzare i vostri prodotti nel nostro laboratorio, dopo che siete sicuri che il pezzo è buono, poi possiamo confermare l'ordine finalmente.
3) Puoi visitare noi per verificare come piegare il tuo prodotto prima di iniziare l'ordine.Durante questo periodo, puoi anche imparare a usare bene questa macchina!
