| Capacità di piegamento massima: | 18x1.6mm | Tubo rotondo/tubo acciaio inossidabile: | 18x0.8mm |
|---|---|---|---|
| Tubo/metallo quadrati: | 15x1.2mm | Raggio di piegamento: | 10~80mm |
| Gamma del raggio di piegamento/tubo quadrato: | 15~70mm | Gamma di angolo di curvatura: | 190degree |
| Evidenziare: | Il CNC del robot industriale convoglia la macchina piegatubi,Macchina piegatubi del tubo stabile di CNC,Macchina piegatubi del tubo di CNC di controllo dello SpA |
||
Macchina piegatubi CNC stabile per robot industriale CNC18RED
Curvatubi CNC18RED
Caratteristiche della macchina:
1. Postazione di lavoro automatica per la piegatura dei tubi, formatura dei tubi in una sola volta.
2. Ridurre il lavoro, risparmiando sul costo del lavoro.

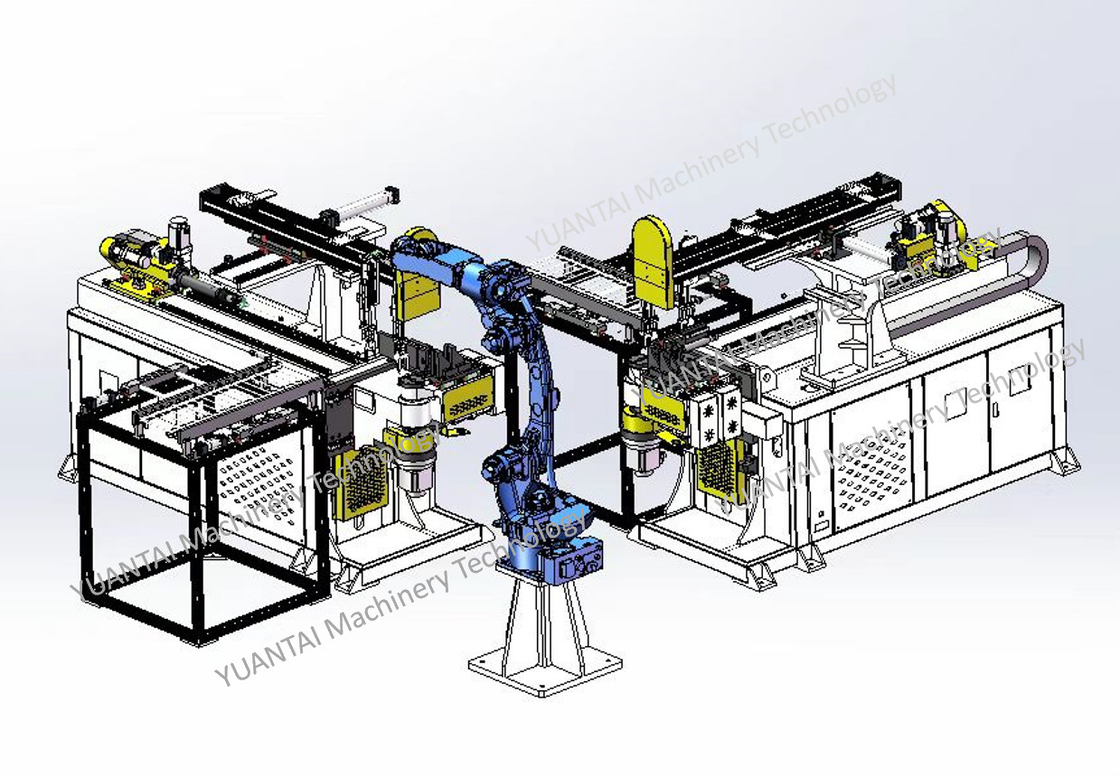

3. Due alimentatori automatici alimentano ciascuno automaticamente la curvatubi e un robot carica e palettizza contemporaneamente le due curvatubi.
4. L'intero processo è controllato da PLC, con interfaccia uomo-macchina touch screen, l'efficienza è completamente migliorata.
5. Identificazione automatica delle saldature del tubo per fare in modo che la piegatrice del tubo eviti il cordone di saldatura.
6. Utilizzare un robot industriale per caricare e scaricare l'impilamento.
Parametro del prodotto:
| caratteristiche della macchina | parametro tecnico principale | ||
| (1) Flessione elettrica del servo | Capacità massima | tubo tondo/tubo di ferro ( S=40kgf/mm ) | 18x1,6 t |
| (2) Servomotore e riduttore importati | Tubo tondo/tubo metallico non ferroso ( S=25kgf/mm ) | 20x2.0t | |
| (3) Sistema software indipendente di ricerca e sviluppo | Tubo tondo/tubo in acciaio inox ( S=60kgf/mm ) | 18x0,8 t | |
| (4) 1-6 strati muoiono facoltativi | Tubo quadrato/Tubo di metallo ( S=40kgf/mm ) | 15x15x1.2t | |
| (5) Tipo di motore completo a 11 assi opzionale | Barra tonda (S=40kgf/mm) | 8 | |
| Capacità massima | precisione | ±0,05 | |
| massima velocità | 180°/sec | ||
| Servo asse alimentazione materiale | precisione | 0,05 mm | |
| massima velocità | 1200mm/sec | ||
| Asse di rotazione del tubo del servo | precisione | 0,05 | |
| massima velocità | 300°/sec |
Settore di applicazione consigliato:
Auto, moto, aereo, bicicletta, bici per bambini, attrezzature per il fitness, mobili, attrezzature per esterni, condizionatori d'aria, macchine alimentari, tubi nulcear come reattore, evaporatore e scambiatore di calore
Caratteristiche della piegatubi:
1. La funzione di simulazione 3D automatica per il rilevamento della posizione di interferenza viene selezionata come richiesto.
2. Tutti i dati di elaborazione vengono immessi dal touch screen.
3. In base al cambio di materiale, ogni curva viene impostata con un valore di compensazione, una velocità e uno spazio di sformatura.
4. Ogni curva di un tubo può essere programmata con cinque sequenze di azioni e velocità a dieci stadi, in modo da migliorare l'efficienza di elaborazione e ridurre il punto di interferenza.
5. La lingua cinese/inglese viene visualizzata sul touch screen e i clienti possono anche acquistare la macchina installata con altre lingue.
6. La modalità di alimentazione comprende la modalità di alimentazione a pinza o la modalità di alimentazione diretta che viene selezionata come richiesto.
7. La coordinata XYZ può essere commutata automaticamente nei valori di elaborazione YBC.
8. Dopo che i dati sono stati compilati, i dati sono protetti da una chiave, in modo che i dati siano impediti da qualsiasi modifica.
9. Il sistema di controllo elettrico è dotato di uno scambiatore di calore per la dissipazione automatica del calore; se necessario, è possibile acquistare anche un frigorifero a controllo numerico, in modo da garantire la durata del sistema di controllo elettrico.
10. È installato un sistema di caricamento automatico dell'olio per ridurre l'attrito del tubo piegato. Prolunga la durata dell'asta centrale e migliora la qualità del tubo piegato.
