Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | acciaio inossidabile | Colore: | blu e giallo, |
|---|---|---|---|
| Potere: | CNC | Il materiale/metallo ha elaborato: | acciaio inossidabile |
| Automazione: | Automatico | Tipo della macchina: | Macchina piegatubi della metropolitana e del tubo |
| Evidenziare: | piegatrice del tubo di CNC,piegatrice automatizzata del tubo |
||

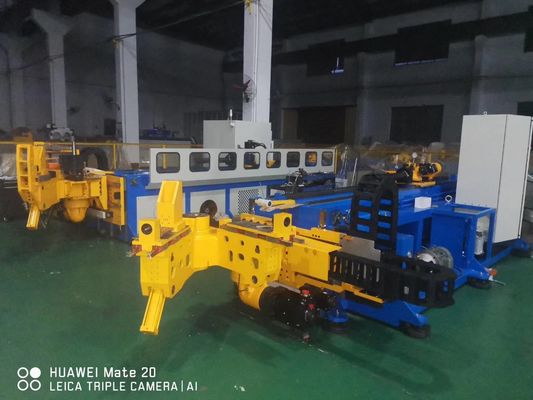

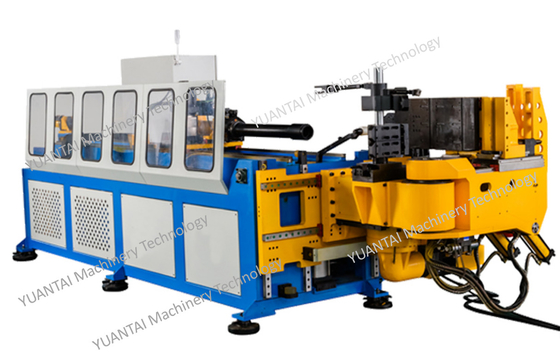

Curvatubi di scarico inossidabile automatico a controllo numerico 3D con multipile e matrice di guida elettrica
Condizioni di servizio delle apparecchiature
(2) Pressione di esercizio dell'aria compressa p = 0.7MPa
(3) Consumo massimo di aria compressa del motore principale 2 m3 / h
(4) Temperatura di funzionamento dell'apparecchiatura 0-50 ℃
(5)Umidità relativa massima 80%
(6)Potenza totale installata delle apparecchiature 44 kw
(7) Dimensioni complessive dell'attrezzatura (L * w * h) 8900 * 2100 * 18500 mm
Specifiche tecniche
Adattabilità del processo
2.2
Principali parametri tecnici dell'apparecchiatura CNC90REM-6A
Raggio di curvatura massimo applicabile del tubo in acciaio al carbonio 1,5D come esempio | Φ89×2.0 t | |
Raggio di curvatura massimo applicabile del tubo in acciaio al carbonio 1.0d come esempio | Φ63×2 t | |
Raggio di curvatura massimo applicabile del tubo in acciaio inossidabile 1,5D come esempio | Φ76×2 t | |
Lunghezza massima del mandrino (a) | 5800 mm | |
*Corsa di alimentazione massima (b) | 4000 mm | |
Modalità di alimentazione | 直送或夹送 | |
*Diametro massimo di curvatura | 650 mm | |
Angolo di curvatura massimo | 190° | |
Differenza R massima | 100 | |
Altezza totale dell'attrezzatura | 360 mm | |
| | |
| | |
| | |
| | ±0,05° |
| ±0,05° | |
| ±0,05 mm | |
| | |
| 1KW | |
| 15KW | |
| 7KW | |
| 1KW | |
| 5KW | |
| 85000 kg | |
| 8900×1900×1500 | |
Elenco dei produttori dei principali componenti elettroidraulici e pneumatici
No. |
Descrizione |
Specifica |
Marca |
Da |
Nota |
| 1 | PLC | (Mitsubishi) + schermo del computer umano base PC |
Mitsubishi |
Giappone | |
| 2 |
Schermo a colori da 15". |
Advantech |
Taiwan cinese | ||
| 3 |
Servomotore |
Mitsubishi |
Giappone | ||
| 4 | Servoazionamento |
Mitsubishi |
Giappone | ||
| 5 |
Riduttore |
Nabtesco RV |
Giappone | ||
| 6 |
Interruttore fotoelettrico |
OMRON |
Giappone | ||
| 7 |
Componente elettrico a bassa tensione |
Schneider |
Francia | ||
| 8 |
Guida lineare di precisione |
HIWIN |
Taiwan cinese |
Precisione di classe C | |
| 9 |
Vite a ricircolo di sfere |
HIWIN |
Taiwan cinese |
Precisione di classe C | |
| 10 |
Riduttore per asse C |
Nabtesco rv |
Giappone | ||
| 11 |
Scheda ingresso uscita I/O |
Fai da te |
Persona di contatto: Mr. Eric
Telefono: +86 15872422495
