Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | Q235 | Automazione: | Automatico pieno |
|---|---|---|---|
| applicazione: | Metropolitana | Colore: | Blu e giallo o secondo il cliente richieda |
| Evidenziare: | piegatrice del tubo di CNC,piegatrice automatizzata del tubo |
||

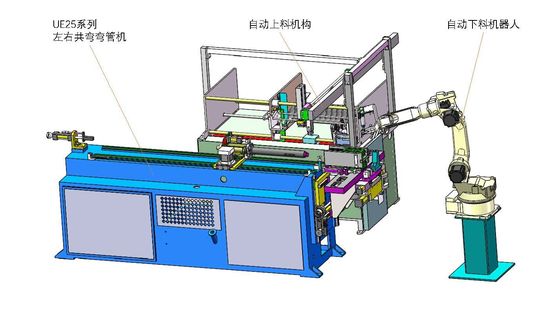

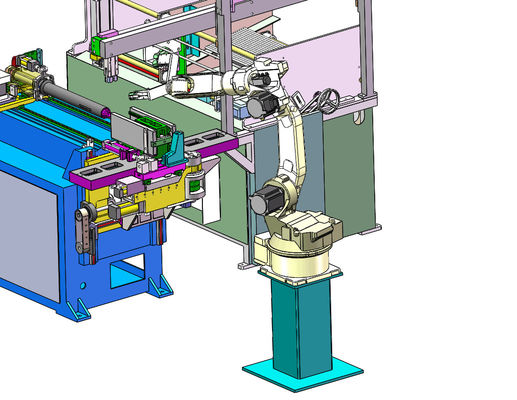

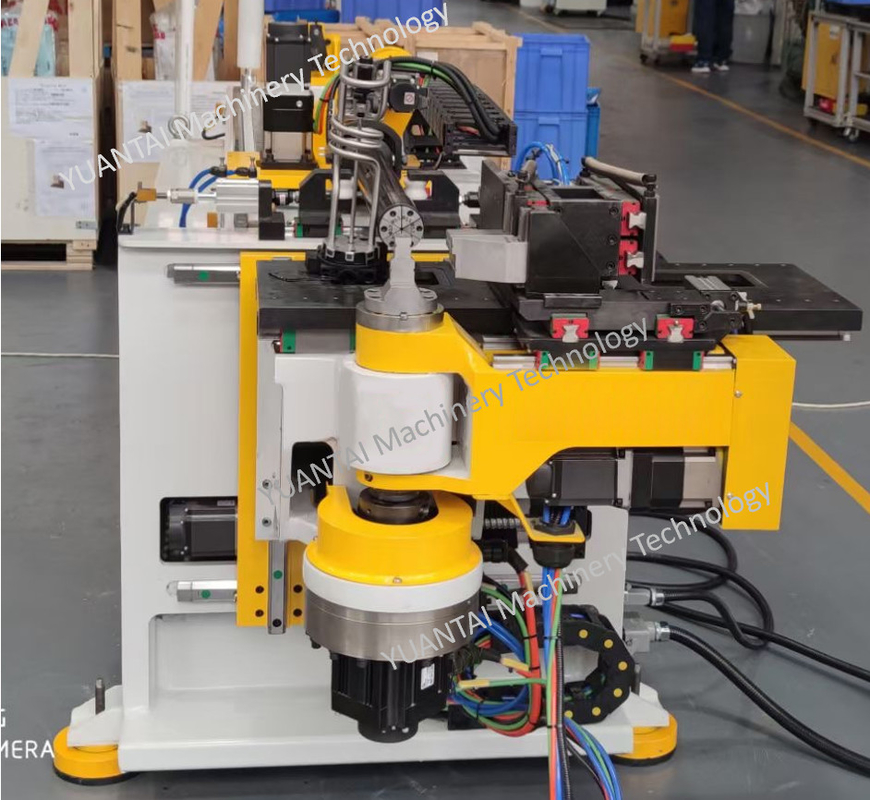

25UE tubo poggiatesta in metallo automatico carico e scarico tubo linee di curvatura destra e sinistra
Principali configurazioni
| Specifica | Configurazioni principali | Unità | 25 | |
| KFFDR | ||||
| MASSIMO.TUBO OD (S=40kgf/mm2) | Massimo.Capacità di flessione(S=40kgf/mm2) | mm | 25.1x2.0 | |
| MASSIMO.TUBO OD/Per alimentazione ripetuta | Diametro esterno massimo di flessione durante l'alimentazione | mm | 25.1 | |
| Tubo tondo / Non ferroso (S=25kgf/mm2) | tubo tondo/metallo no stiro(S=25kgf/mm2) | mm | 25.1x3.0 | |
| Tubo tondo / inossidabile (S=60kgf/mm2) | barra tonda/acciaio inossidabile(S=60kgf/mm2) | mm | 25.1x1.2 | |
| Tubo quadrato/acciaio dolce (S=40kgf/mm2) | tubo quadro/metai(S=40kgf/mm2) | mm | 20x1,5 | |
| Barra tonda / Acciaio dolce (S=40kgf/mm2) | barra tonda(S=40kgf/mm2) | mm | 14 | |
| MASSIMO.Raggio di curvatura | raggio di curvatura | mm | 15~85 | |
| MASSIMO.Raggio di curvatura / Tubo quadrato | raggio di curvatura/tubo quadrato | mm | 15 ~ 95 | |
| MASSIMO.Angolo di piegatura | gamma di angoli di piegatura | livello | 190 | |
| Capacità massima di rotolamento (S=40kgf/mm2) | capacità massima di piegatura | S=40kgf/mm2 | mm | 25.1x1.8 |
| Raggio di rotolamento | raggio minimo di curvatura | mm | ≧7D | |
| Tubo tondo / Non ferroso (S=25kgf/mm2) | tubo tondo/metallo non ferroso(S=25kgf/mm2) | mm | 25.1x3.0 | |
| Tubo tondo / inossidabile (S=60kgf/mm2) | barra tonda/acciaio inossidabile(S=60kgf/mm2) | mm | 25.1x1.2 | |
| Tubo quadrato/acciaio dolce (S=40kgf/mm2) | tubo quadro/metai(S=40kgf/mm2) | mm | 20x1,5 | |
| Barra tonda / Acciaio dolce (S=40kgf/mm2) | barra tonda(S=40kgf/mm2) | mm | 14 | |
| MASSIMO.Differenza tra due raggi | distanza massima tra R1-R2 | mm | 40 | |
| MASSIMO.Lunghezza sopra il mandrino | distanza massima del nucleo perforante | mm | 1500 | |
| Altezza di lavoro | altezza del banco da lavoro(da centro stampo a terra) | mm | 1100 | |
| Altezza della linea centrale degli utensili | altezza della linea centrale dello stampo | mm | 28 | |
| DOBSpeed | flessione(DOB)velocità | gradi/sec | 186 | |
| Precisione di DOB | flessione(DOB)precisione | livello | ±0,05 | |
| DBBSpeed | alimentazione(DB)velocità | mm/sec | 730 | |
| Precisione di DOB | alimentazione(DB)precisione | mm | ±0,05 | |
| POBSpeed | flessione(CPO)velocità | gradi/sec | 320 | |
| Precisione di POB | flessione(CPO)precisione | livello | ±0,05 | |
| Motore Per Idraulico | motore dell'impianto idraulico | kw | 3.0 | |
| Potere totale | potere totale | kw | 9.15 | |
| MAX.Pressione | max.pressione | kgf/cm2 | 70 | |
| Predefinito.Pressione | pressione preimpostata | kgf/cm2 | 50 | |
| Capacità del serbatoio idraulico | volume serbatoio olio | litro | 120 | |
| Larghezza totale | larghezza della macchina | mm | 900 | |
| Altezza totale | altezza della macchina | mm | 1400 | |
| Lunghezza totale | lunghezza della macchina | mm | 3000 | |
| Peso totale | peso della macchina | kgw | 1500 |
| Descrizione per coponnet | Fornitore |
| PLC di controllo |
(MITSUBISHI)
|
| pc | ADVANTECH |
| Software | HT |
| componente elettrico a basso voltaggio | Schneider |
| Servomotore alimentazione Y | (MITSUBISHI) |
| Servoazionamento Y | (MITSUBISHI) |
| Servomotore di rotazione B | (MITSUBISHI) |
| Servoazionamento rotazione B | (MITSUBISHI) |
| Servomotore di piegatura C | (MITSUBISHI) |
| Servoazionamento di flessione C | (MITSUBISHI) |
| Servomotore a movimento orizzontale | (MITSUBISHI) |
| Servoazionamento a movimento orizzontale | (MITSUBISHI) |
| Servomotore a movimento verticale | (MITSUBISHI) |
| Servomotore per movimentazione utensili | (MITSUBISHI) |
| Elettrovalvola idraulica | Sette Oceano |
| Il microinterruttore | OMRON |
| rilevatore di saldatura | Yangming/Taiwan |
| Interruttore induttivo di prossimità | Yangming/Taiwan |
| Pompa dell'olio | Alta tecnologia/Taiwan |
| Scheda ingressi I/O | Fai da te |
| guida lineare | HIWIN |
| Sfera | HIWIN |
| Cuscinetto | NSK |
| Componente di tenuta | Cancelli, Germania |
| Riduttore | Muratar |
