| Modulo no.: | CNC65RES+RBE+TB | Diametro di piegamento massimo: | 500mm |
|---|---|---|---|
| Angolo di curvatura massimo: | 190° | Accuratezza: | ±0.05° |
| Peso lordo della macchina: | 4800kg | Macchina sizeL.W.H (cm): | 5300×1500×1080 |
| Evidenziare: | macchina piegatubi del tubo automatico,piegatrice automatizzata del tubo |
||

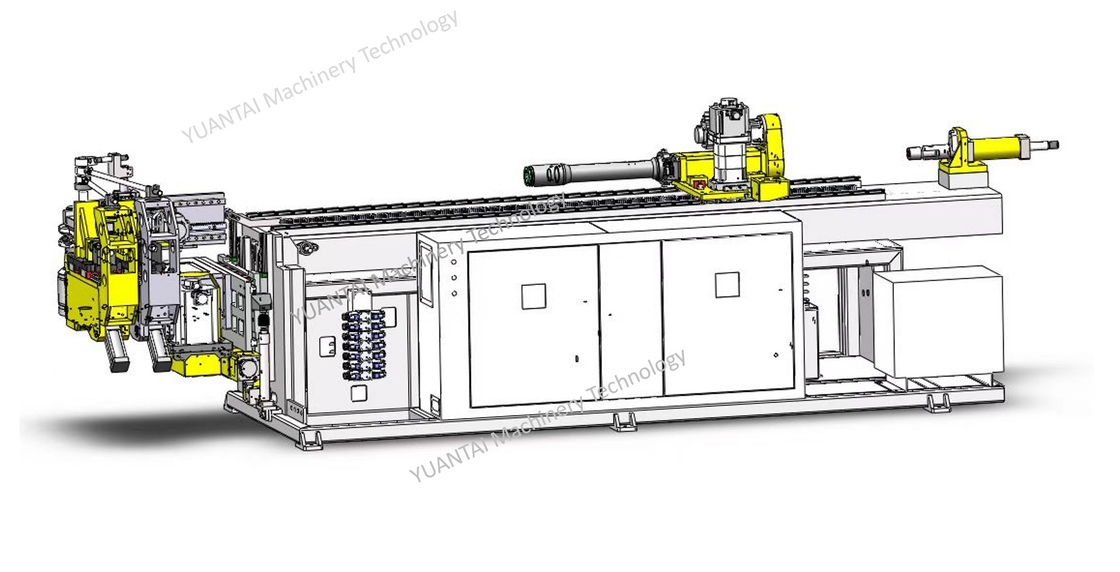

Curvatubi a trazione ibrida olio-elettrica CNC65RES+RBE+TB Piegatrice booster estensione curva coda (modello brevetto)
Parametri tecnici-Macchina piegatubi YUANTAI
| Ad esempio, il raggio di curvatura massimo del tubo in acciaio al carbonio è 1,5 | ￠65×2,5 t | |
| Ad esempio, il raggio di curvatura massimo del tubo in acciaio inossidabile è 1,5 | 51×2,5 t | |
| Lunghezza massima del nucleo perforante(a) | 4600 mm | |
| Colpo d'alimentazione massimo (b) | 3600 mm | |
| Modo di alimentazione | Alimentazione singola o alimentazione multipla | |
| Diametro massimo di curvatura | 500 mm | |
| Angolo massimo di piegatura | 190° | |
| Quantità di piegatura configurabile di ciascun raccordo | 100 curve | |
| Velocità di lavoro | Velocità di curvatura del tubo | Max90 gradi/sec |
| Velocità di rotazione del tubo | Max.120 gradi/sec | |
| Velocità di alimentazione | Max.500mm/sec | |
| Precisione | Angolo di curvatura del tubo | ±0,05° |
| Angolo di rotazione del tubo | ±0,05° | |
| Lunghezza di alimentazione | ±0,1 mm | |
| Modalità di inserimento dei dati | Valore delle coordinate (XYZ) o valore di lavoro (YBC) | |
| Potenza del motore del servo rotante del tubo | 750W | |
| Potenza del motore del servo di piegatura | 11KW | |
| Potenza del motore del servo di alimentazione | 5KW | |
|
Potenza del servomotore di Cambio stampo |
--- | |
|
Potenza del servomotore di Muffa in movimento |
--- | |
| Potenza del motore idraulico | 5KW | |
| Peso lordo della macchina (kg) | 4800 kg | |
|
5300×1500×1080 | |
Elenco delle parti principali acquistate
| Nome della parte | Marca/Origine |
| PLC | MITSUBISHI)/Giappone |
| Schermo a colori da 10″ | Advantech/Taiwan |
| Servomotore di alimentazione elettronico | MITSUBISHI/Giappone |
| Servoazionamento dell'alimentazione elettronica | MITSUBISHI/Giappone |
| Servomotore di piegatura elettronico | MITSUBISHI/Giappone |
| Servoazionamento elettronico di piegatura | MITSUBISHI/Giappone |
| Servomotore elettronico rotante a tubo | MITSUBISHI/Giappone |
| Servoazionamento elettronico di piegatura | MITSUBISHI/Giappone |
| Interruttore optoelettronico | OMRON/Giappone |
| riduttore | Tejin/Giappone |
| Cuscinetto | NSK/Giappone |
| Tubo olio ad alta pressione | LIANHHUI/Cina |
| Elemento di tenuta | GATES/Germania |
| Elettrovalvola idraulica | SETTE OCEANO/Taiwan |
| Urto idraulico | HYTAC/Taiwan |
| Scheda ingressi I/O | Fai da te |
Descrizione della funzione CNC65RES+RBE
Piegatrice automatica CNC 3D, è conforme al design della struttura meccanica ad alta rigidità e al livello di tecnologia di precisione del principio della meccanica dinamica, sia sotto la forza strutturale, il design semplice della mano piegante e della testa della macchina piegatrice fornisce il massimo spazio di piegatura, rendendo la gamma di interferenza del minimo della macchina. Dotato di sistema di funzionamento automatico della procedura, assicurando che tutti i tipi di diversi lavori di piegatura dei tubi in acciaio possano facilmente soddisfare i requisiti della produzione di massa e dell'alta precisione
BE è un modello di fascia alta appositamente sviluppato per requisiti tecnologici di piegatura elevati, Meccanismo speciale del sedile di alimentazione con design brevettato del cambio marcia. Può facilmente eseguire piegature in condizioni limite che non possono essere raggiunte dai modelli generali, come raggio di curvatura minimo, spessore sottile.
Il servocomando proporzionale è adottato per la piegatura e l'aumento, che migliora ulteriormente la precisione e l'efficienza garantisce la consistenza del prodotto
