Dettagli:
Termini di pagamento e spedizione:
|
| Modulo no.: | CNC45XE | Automazione: | Automatico |
|---|---|---|---|
| Tubo rotondo/tubo del ferro: | 76.2x2.0t | Velocità di piegamento: | 90°/sec |
| Precisione di piegatura: | 0,05 | Velocità di alimentazione materiale: | 800mm/sec |
| Evidenziare: | piegatrice del tubo di CNC,piegatrice automatizzata del tubo |
||

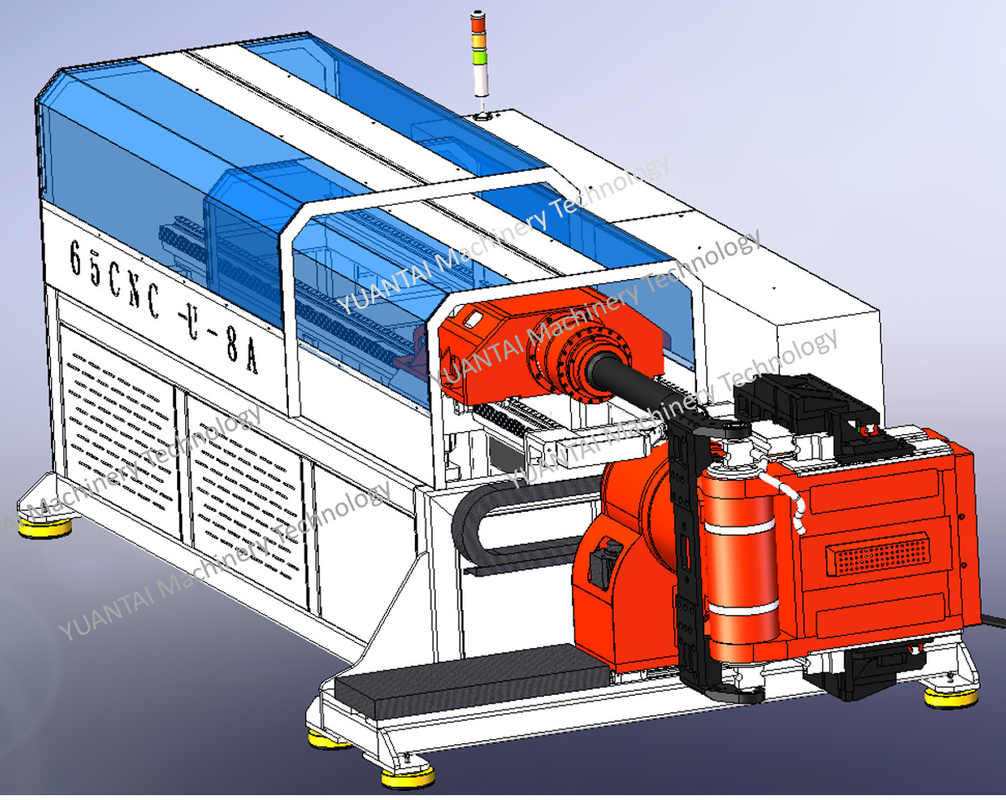

CNC45XE Curvatubi coassiale destro e sinistro
La curvatubi ha entrambe le funzioni di piegatura sinistra e destra, poiché la singola curvatubi interferirà con il pezzo, questa macchina può essere completata in una volta;L'asse CNC8 è controllato da un servo indipendente, tutte le azioni possono essere regolate con precisione nel touch screen, la precisione è molto elevata.Il modello ha la funzione di impostare il traino del mandrino in anticipo e il sistema di lubrificazione automatica del mandrino.
Materiale adattato: tubo d'acciaio, acciaio inossidabile, tubo di rame, tubo di alluminio ecc.
Settore di applicazione consigliato:
accessori per automobili (tubo dell'olio per freni, marmitta, sedili), moto, attrezzature salutari, aria condizionata, biciclette, mobili in acciaio, sanitari e così via.
| modello | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| tubo tondo/tubo di ferro (S=40kgf/mm2) | φ20x2.0 t | φ25x1,5 t | φ30x2.0 t | φ48x2.0 t | φ65x2.0 t | φ80.2x2.0 t |
| tubo tondo/tubo metallico non ferroso (S=25kgf/mm2) | φ20x2.0 t | φ25x2,0 t | φ30x3,5 t | φ48x3,5 t | φ65x3,5 t | φ80,2x3,5 t |
| tubo tondo/acciaio inossidabile (S=60kgf/mm2) | φ18x2,0 t | φ18x2,0 t | φ28,6x1,3 t | φ42x1,5 t | φ60x1,5 t | φ80,2x1,5 t |
| tubo quadrato/tubo metallico (S=40kgf/mm2) | 18x18x2.0t | 20x20x2.0t | 25,4x25,4x1,5 t | 35x35x2.0t | 50x50x2.0t | 60x60x2.0t |
| Barra tonda (S=40kgf/mm2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| velocità di curvatura | 220°/sec | 220°/sec | 172°/sec | 90°/sec | 90°/sec | 90°/sec |
| precisione di piegatura | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Velocità di alimentazione del materiale | 1200mm/sec | 1200mm/sec | 1000mm/sec | 800mm/sec | 700mm/sec | 700mm/sec |
| materiale Precisione di alimentazione | ±0,05 mm | ±0,05 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Velocità di rotazione del tubo | 300°/sec | 300°/sec | 300°/sec | 240°/sec | 200°/sec | 200°/sec |
| Precisione di rotazione del tubo | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Velocità di rotazione della testa della macchina | 180°/sec | 180°/sec | 120°/sec | 100°/sec | 80°/sec | 80°/sec |
| Precisione di rotazione della testa della macchina | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Testa della macchina su e giù per la velocità | 300mm/sec | 300mm/sec | 220mm/sec | 160mm/sec | 120mm/sec | 120mm/sec |
| Precisione su e giù della testa della macchina | ±0,05 mm | ±0,05 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Velocità sinistra e destra della testa della macchina | 240mm/sec | 240mm/sec | 200mm/sec | 160mm/sec | 160mm/sec | 160mm/sec |
| Precisione destra e sinistra della testa della macchina | ±0,05 mm | ±0,05 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| -Macchina non standard, può essere personalizzata | ||||||
Caratteristiche
1. Tipo di computer per uso industriale: il sistema operativo WINDOWS è installato internamente e utilizzato insieme al servosistema Mitsubishi, oltre al servoazionamento Mitsubishi, viene fornita anche la comoda gestione dei file di proprietà del sistema operativo WINDOWS e i file possono essere memorizzato nel disco rigido o nel disco software, in modo che il numero del gruppo di compilazione venga espanso illimitatamente.
2. La funzione di simulazione 3D automatica per la formatura del tubo viene selezionata come richiesto.
3. Viene fornita una funzione di rilevamento automatico degli errori e gli errori e i guasti vengono visualizzati sullo schermo, in modo che l'operatore possa facilmente risolvere i problemi.
4. La funzione di simulazione 3D automatica per il rilevamento della posizione di interferenza viene selezionata come richiesto.
5. Tutti i dati di elaborazione vengono immessi dal touch screen
6. In base al cambio di materiale, ogni curva viene impostata con un valore di compensazione, una velocità e uno spazio di sformatura.
7. Il sistema di controllo elettrico è dotato di uno scambiatore di calore per la dissipazione automatica del calore; se necessario, è possibile acquistare anche un frigorifero a controllo numerico, in modo da garantire la durata del sistema di controllo elettrico.
8. È installato un sistema di caricamento automatico dell'olio per ridurre l'attrito del tubo piegato. Prolunga la durata dell'asta centrale e migliora la qualità del tubo piegato.
9. La macchina può essere collegata ad una stampante per stampare i dati visualizzati sullo schermo.
10. L'interfaccia di comunicazione può essere installata come richiesto, che può essere collegata alla nostra azienda. Il nostro ingegnere fornirà un servizio remoto di monitoraggio in tempo reale, aggiornamento dei dati, controllo dei guasti e così via.
Applicazioni:
Auto, moto, aereo, bicicletta, bici per bambini, attrezzature per il fitness, mobili, attrezzature per esterni, condizionatori d'aria, macchine alimentari, tubi nulcear come reattore, evaporatore e scambiatore di calore
La nostra azienda:
Yuantai (Zhangjiagang) Macchinari Tecnologia Co., Ltd.è un'impresa tecnologica leader specializzata nella produzione e nello sviluppo di macchine piegatubi CNC.Molti tipi di curvatubi CNC sviluppati dall'azienda sono ai massimi livelli in patria e all'estero e persino nel mondo, raggiungendo il livello leader sincrono mondiale.
La società ha sviluppato in modo indipendente il sistema di controllo della macchina piegatubi CNC completamente elettrica è al livello leader del settore e ha ottenuto dozzine di brevetti.Nella progettazione meccanica vengono utilizzate tecniche avanzate come la simulazione tridimensionale delle informazioni dinamiche e l'analisi della forza agli elementi finiti.
